FUNCIONAMIENTO DEL CARRO

MOTRIZ NEUMÁTICO

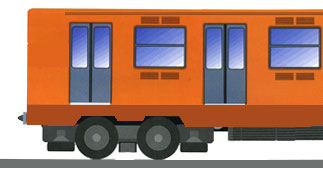

Cada carretilla o boguie, consta de dos ejes, en cuyos extremos están fijas dos llantas portadoras. Por dentro de cada una de éstas, existe una rueda de seguridad de acero que, en caso de sufrir una ponchadura, la llanta portadora hace contacto con un riel de seguridad, paralelo a la pista de rodamiento para los neumáticos y sostiene el peso del carro, asegurando además su permanencia dentro de las vías. En condiciones normales, la rueda de seguridad no hace contacto con el riel.

La carretilla cuenta además con cuatro ruedas de guía, más pequeñas, que giran en un plano perpendicular al de las portadoras y van fijas en los brazos de las extremidades del chasis de la carretilla. Estas ruedas se apoyan sobre la barra guía y ayudan a mantener el carro en el centro del carril de rodamiento, amortiguando los vaivenes laterales.

La carretilla tiene un sistema de freno en cada rueda, con zapatas de madera tratada, que hacen presión sobre la banda de rodamiento de las ruedas de seguridad. El frenado funciona con aire comprimido.





FÉRREO

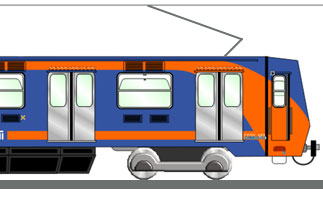

Cada carro está soportado por dos carretillas tipo férreo, cada una consta de dos ejes en cuyos extremos se encuentran fijas dos ruedas metálicas, mismas que  ruedan sobre rieles metálicos de tipo ferroviario, las ruedas además de soportar la carga del vehiculo, sirven para el guiado de los trenes así como para su desplazamiento.

La carretilla tiene un sistema de frenos de disco en cada eje, en ambas caras del disco actúan las guarniciones de frenado del tipo semimetálico (compuesto químico), el frenado funciona a base de aire comprimido.

La alimentación de los carros motrices se efectúa a través del pantógrafo (equipo montado en el techo de los carros que tiene movimiento ascendente y descendente) el cual se mantiene en contacto durante el movimiento de los trenes con el hilo de contacto de la catenaria compuesta (se trata de un sistema de alimentación, cuya función es proporcionar energía eléctrica a trenes en movimiento, se encuentra conformada por 7 hilos sujetos a péndulos y arneses que permiten su fijación a postes a lo largo de la Línea).
